Alcance
Este anexo define el estándar de protección de cableado en instalaciones de cámaras y kit solares: uso de tubo corrugado, loop antigoteo, sellado estanco y fijaciones correctas. Aplica a postes, torres, paredes y gabinetes.
Ver también A1 / A2 / A3 / A4 para requisitos específicos de cada modelo.
1) Materiales mínimos
- Tubo corrugado UV para exterior (diámetro acorde al tendido).
- Cinta vulcanizada + sellador de poliuretano/silicona neutra.
- Conectores estancos, pasamuros y prensaestopas.
- Abrazaderas/flejes inox, tornillería adecuada al sustrato.
- Bridas UV y almohadillas de fijación si aplica.
2) Tendido en exterior
- Todo tramo expuesto debe ir dentro de tubo corrugado UV.
- Fijaciones cada 50–60 cm (doble abrazadera en vibraciones).
- Evitar radios cerrados (> 6× el diámetro del cable).
- Dejar holgura en el ingreso a cámara/gabinete para mantenimiento.
3) Loop antigoteo
- Antes de ingresar a cámara o gabinete, formar un bucle hacia abajo de 8–12 cm.
- El punto más bajo del bucle debe quedar por debajo del pasamuros.
- Fijar el bucle con bridas para que no cambie su forma.
El loop evita que el agua siga el cable y entre al equipo.
4) Sellado y estanqueidad
- Usar pasamuros/prensaestopas acorde al diámetro del cable.
- Aplicar cinta vulcanizada de adentro hacia afuera y sellador en extremos.
- Sellar tapas de gabinetes, sin oprimir juntas al cerrar.
5) Gabinetes, PoE y panel solar
- Gabinete nivelado, sin juego. Pasamuros inferiores si es posible.
- Guiar cables por canalizaciones internas; evitar tironeos sobre borneras.
- En kit solar: revisar orientación Norte y fijación de panel y acometidas.
6) Errores frecuentes (evitar)
- Ingresos sin loop antigoteo o con bucles invertidos.
- Cableado a la intemperie sin tubo corrugado o con UV dañado.
- Radios de curvatura cerrados y bridas que estrangulan el cable.
- Pasamuros sin sello o cinta vulcanizada mal aplicada.
- Fijaciones insuficientes (< 50 cm) o cables “colgando”.
7) Evidencias fotográficas obligatorias
- Plano general del tendido con tubo corrugado y fijaciones.

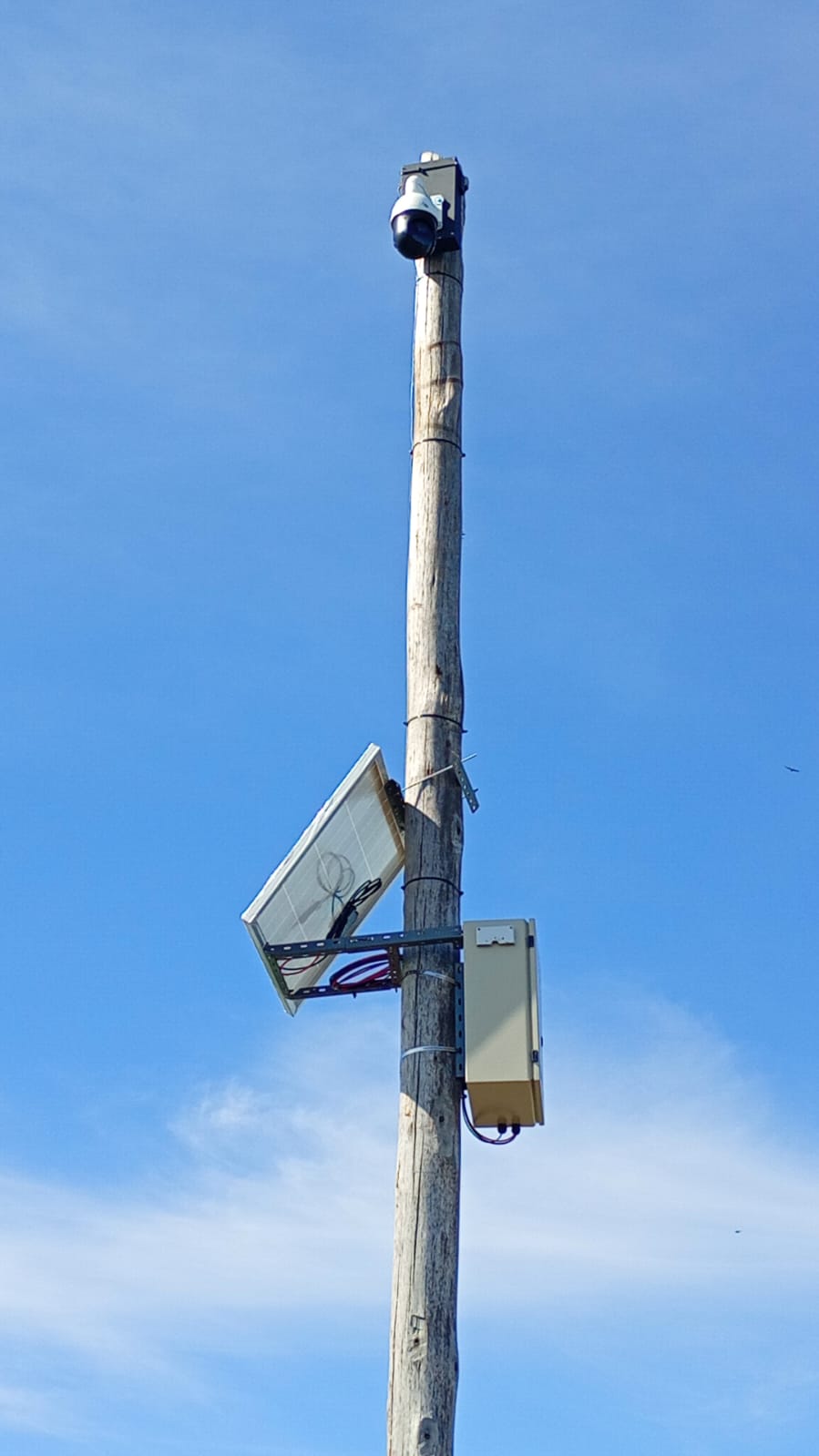

- Detalle del loop antigoteo (antes de cámara/gabinete).

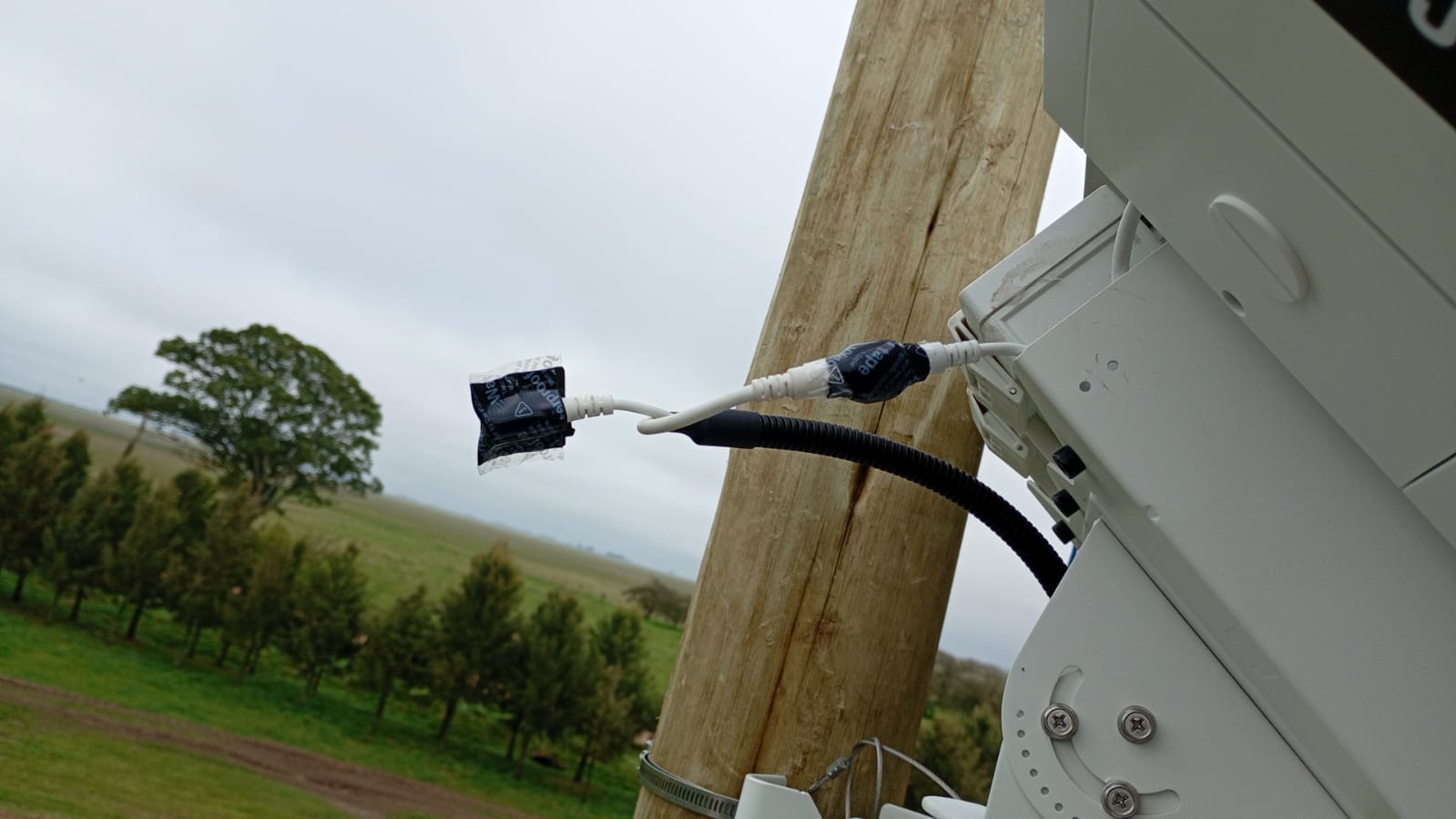

- Pasamuros y conectores con cinta vulcanizada + sellador.

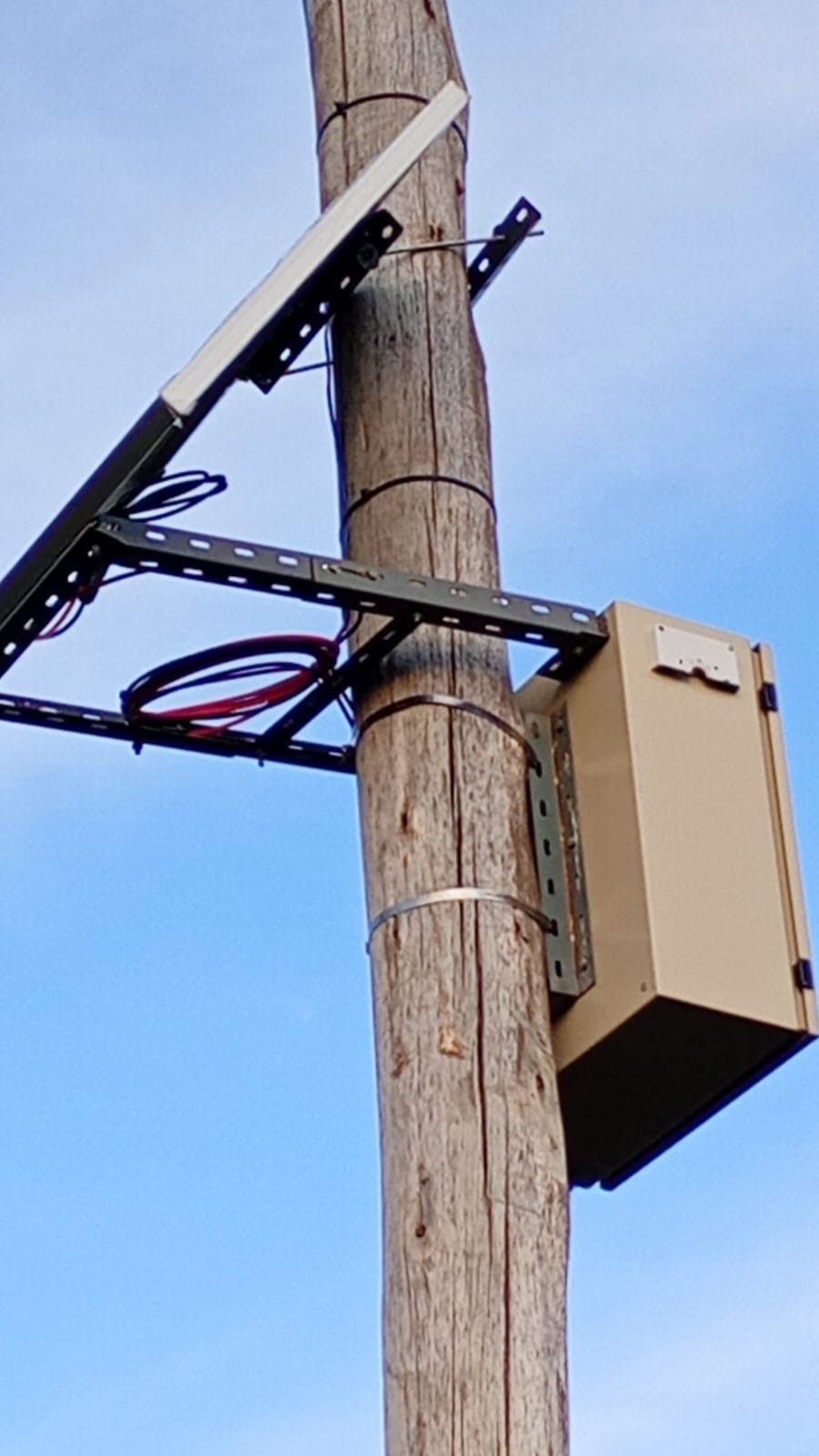

- Gabinete (interior PoE/borneras) y panel (si aplica).
8) Checklist de cierre (solo lista)
- Tendido expuesto dentro de tubo corrugado UV en todo el tramo.
- Loop antigoteo formado y fijado antes de cada ingreso.
- Pasamuros/prensaestopas adecuados, sellados con vulcanizada + sellador.
- Fijaciones cada 50–60 cm; sin radios cerrados ni cables tirantes.
- Gabinete nivelado, sin filtraciones; panel orientado al Norte (si aplica).
- Evidencias cargadas: tendido, loop, sellado, gabinete/panel.
