Anexo A4 — Manual Técnico

HIKVISION DOMO COLORVU — Instalación, configuración y validación

1) Ficha rápida

  • Tipo: Domo con lente F1.0 + LED blanco (ColorVu).
  • Alimentación: Solar con batería interna (según kit) o PoE/12 V.
  • Conectividad: 4G o Wi-Fi (a pedido del cliente).
  • Uso ideal: color 24/7 en accesos, corrales, playa de maniobras.
  • Altura recomendada: 7–15 m, ángulo leve de 10–20° hacia el objetivo.

Registrar SN y MAC en el parte de servicio.

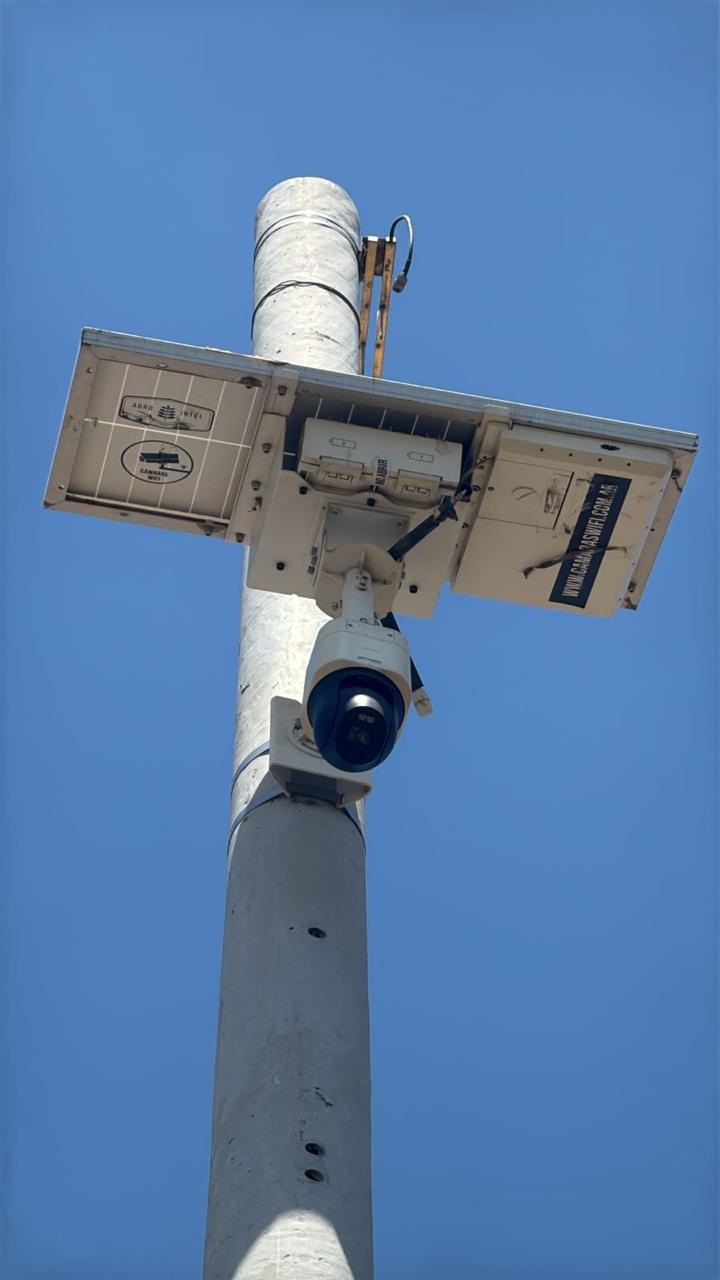

Hikvision Domo ColorVu
DOMO ColorVu (luz blanca).

2) Preparación y seguridad

  • EPP: casco, guantes, arnés y línea de vida (si aplica), escalera segura.
  • Herramientas: taladro/atornillador, llaves 10–13–17, crimpeadora RJ45, nivel.
  • Materiales: tubo corrugado, cinta vulcanizada, sellador, tornillería, pasamuros.
  • Planificar toma nocturna: que el LED no apunte directo a cámara ni a superficies altamente reflectivas.
  • Si es kit solar: panel al Norte (AR), 30–40°, sin sombras.
  • Backhaul: comprobar ping/latencia; si 4G, medir RSRP/RSRQ/SINR.

3) Montaje paso a paso

  1. Aplomar ménsula/base y fijar al poste/soporte.
  2. Pasar cableado en tubo corrugado hasta gabinete/PoE; realizar loop antigoteo.
  3. Crimpear RJ45 (T568B), probar continuidad y link.
  4. Fijar el domo y ajustar orientación fina evitando vibraciones.
  5. Sellar conectores y pasamuros con cinta vulcanizada y sellador.

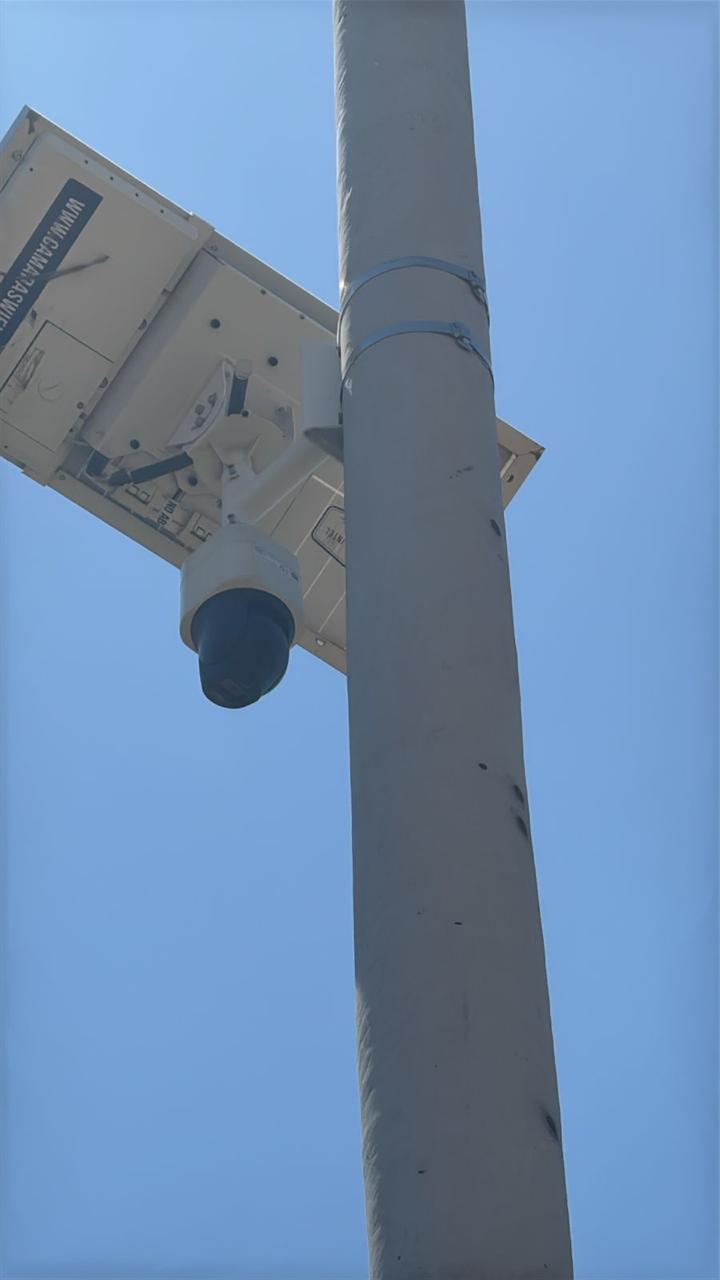

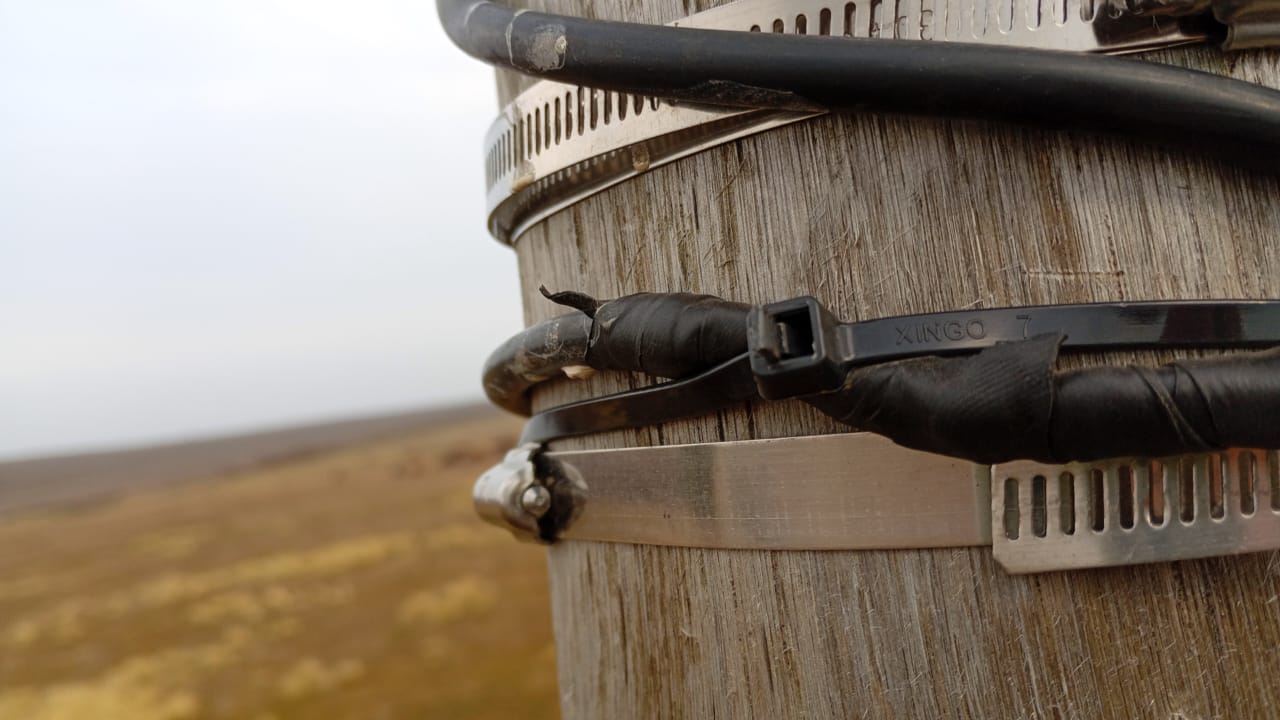

Fijación de domo Protección y sellado

4) Energía y red

PoE / 12 V / Solar

  • PoE: inyectar desde switch/inyector; confirmar link y consumo nominal.
  • 12 V: respetar polaridad, caída por distancia y fusible.
  • Solar: salida regulada estable; tierras (si corresponde).

Red

  • Asignar IP (DHCP o fija) y documentar usuario/clave.
  • Ping local < 30 ms; remoto según medio (4G: 40–120 ms).
  • Si hay 4G: configurar APN en el módem (ver Anexo C3).

5) Configuración clave para ColorVu (nocturna)

  • Modo nocturno: activar Smart Illumination / Luz suplementaria.
  • Potencia LED: iniciar en 30–50% y ajustar para evitar sobreexposición cercana.
  • Obturación (Shutter): 1/25–1/50 s; evitar 1/6–1/3 s por motion blur.
  • Ganancia (AGC/ISO): medio/bajo para reducir ruido cromático.
  • WDR/BLC: habilitar si hay contraluces nocturnos (vehículos/galpón).
  • Balance de blancos: automático o “luz cálida”.
  • Máscaras de privacidad: aplicar si hay viviendas/espacios fuera de contrato.
Ajustes nocturnos ColorVu
Parámetros base para color estable 24/7.

6) Detección y eventos

7) Validación y evidencias (día/noche)

  • Día: foco a distintas distancias; placas/rostros legibles.
  • Noche: color sostenido con LED a potencia adecuada; sin quemados ni sombras duras.
  • Latencia aceptable; stream estable ≥ 15 min en remoto.
  • Eventos disparan notificaciones sin falsos recurrentes.

Evidencias obligatorias

  • Fotos: fijación, cableado protegido, gabinete/PoE.
  • Capturas: configuración nocturna (LED/obturación/ganancia) y zonas.
  • Mini-clips: 10 s día + 10 s noche moviendo objetivo.

8) Solución de fallas

Sin video o cortes

  • Verificar PoE/12 V en bornera/inyector y consumo bajo carga.
  • Bajar bitrate/FPS; probar códec alternativo.
  • Revisar crimpado RJ45 y rutas P2P/NAT.

ColorVu sobreexpuesto

  • Bajar potencia del LED (pasos de 10%).
  • Subir obturación a 1/50 s y reducir ganancia.

Imagen nocturna oscura

  • Subir potencia del LED; revisar orientación.
  • Bajar obturación a 1/25 s y ajustar AGC moderado.

Falsas alarmas

  • Reducir sensibilidad y excluir zonas con vegetación/luz directa.
  • Ajustar horarios de iluminación/eventos.

9) Checklist de entrega en sitio
