Anexo A2 — Manual Técnico

HIKVISION FIJA SOLAR — Instalación, configuración y validación

Alcance

Procedimiento estándar para montaje y puesta en marcha de una HIKVISION FIJA SOLAR en poste/ménsula con panel y batería integrados. Incluye preparación, montaje, cableado/energía, configuración de imagen, conectividad (si aplica), validación y solución de fallas.

Si el modelo utiliza 4G, complementar con Anexo C3 (APN y consideraciones de red).

1) Ficha rápida del equipo

  • Tipo: Cámara HIKVISION FIJA SOLAR para exteriores.
  • Alimentación: Kit solar integrado con batería interna para operación autónoma.
  • Conectividad: Según modelo: LAN (PoE) / Wi-Fi / 4G. Para 4G, ver APN en Anexo C3.
  • Montaje recomendado: poste o ménsula a 7–15 m, con vista directa al objetivo.
  • Aplicación: accesos, tranqueras, perímetros, galpones.

Registrar SN y MAC de la cámara en el parte de servicio (y IMEI si el modelo incluye módem).

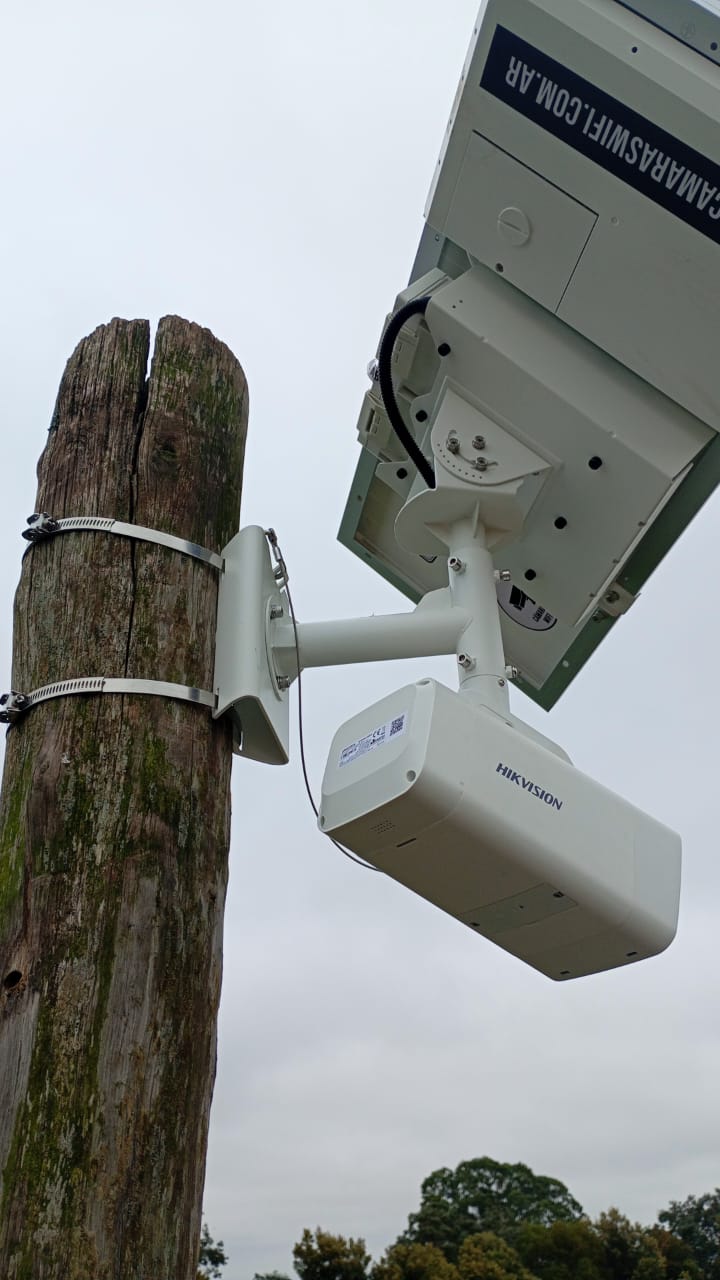

Hikvision Fija Solar
HIKVISION FIJA SOLAR.

2) Preparación y seguridad

  • EPP: casco, guantes, arnés y línea de vida (si aplica).
  • Herramientas: taladro/atornillador, llaves 10–13–17, nivel, prensa cinta inox, crimpeadora RJ45.
  • Materiales: ménsula/abrazaderas, tubo corrugado, cinta vulcanizada, sellador, conectores estancos.
  • Verificar altura y ángulo para cubrir el área objetivo.
  • Si es solar: sin sombras y panel orientado al Norte (AR), inclinación aprox. 30–40°.
  • Si el modelo usa 4G: SIM activada sin PIN y APN provisto.

3) Montaje paso a paso

  1. Instalar la ménsula/base de la cámara al poste o torre de forma firme y nivelada.
  2. Presentar la cámara y definir ángulo/campo de visión según el objetivo.
  3. CONEXIÓN SOLAR: Conectar el cable azul de la cámara al cable del panel solar respetando conectores y polaridades.
  4. PANEL ORIENTADO AL NORTE y libre de sombras.
  5. CARGA INICIAL: esperar entre 30 minutos y 2 horas para que la batería acumule carga antes de la verificación remota.
Fijación de cámara fija

4) Cableado, energía y red

PoE / Solar

  • PoE: inyectar desde switch/inyector en gabinete. Verificar las luces de estado en el lente/equipo (encendido y enlace).
  • Solar: confirmar conexión correcta del panel y fijación; revisar que el regulador entregue tensión estable.

Red

  • Si el modelo es 4G: configurar APN exacto (ver Anexo C3).
  • Para otros esquemas (LAN/Wi-Fi/PTP), continuar con “Conectividad (si aplica)”.

5) Configuración de imagen

  • Resolución: 1080p recomendada (ajustar por plan de datos).
  • Bitrate: 1024–2048 kbps en 4G; hasta 4096 kbps en LAN robusta.
  • FPS: 12–15 para equilibrio entre fluidez y consumo.
  • Noche: IR/Luz blanca en automático; reducción de ruido según modelo.
  • WDR/Backlight: habilitar si hay contraluz (p. ej., accesos).
Vista y encuadre en fija solar
Ajuste de encuadre y exposición.

6) Conectividad (si aplica)

7) Validación y evidencias

  • Prueba de video en vivo (día/noche): enfoque y exposición correctos.
  • Confirmar visualización remota una vez alcanzada la carga inicial.
  • Verificación remota desde oficina/app por al menos 15 minutos online.

Evidencias obligatorias

  • Foto de fijación (base/abrazaderas).
  • Foto del panel solar y su orientación.
  • Foto de estado de equipo (luces en el lente/indicadores).
  • Captura de vista en vivo y, si aplica, nivel/señal.

8) Solución de fallas

Sin video o cortes

  • Verificar PoE/12 V en bornera/inyector y consumo bajo carga.
  • Bajar bitrate/fps y probar códec alternativo.

Imagen nocturna deficiente

  • Ajustar enfoque; limpiar lente/cubierta.
  • Evitar luces directas al lente; reubicar 10–15° si hay flare.
  • IR/Luz blanca y sensibilidad en automático.

Conectividad inestable (4G/Wi-Fi)

  • APN exacto (4G); alternar PAP/CHAP si no registra.
  • Señal baja: elevar antena/equipo o reorientar — consultar a Oficina.
  • Optimizar canal/ruido en PTP y chequear alineación.

9) Checklist de entrega en sitio
