Objetivo
Establecer un procedimiento simple y uniforme para configurar y validar conectividad LAN, Wi-Fi y enlaces PTP (punto-a-punto) en cámaras/kit solares. Se detallan parámetros mínimos, pruebas y acciones correctivas ante fallas.
Para APN y 4G, ver Anexo C3. Para métricas de señal celular, ver Anexo C1.
Requisitos previos
- Notebook (4–6 GB RAM) con Batch Configuration y SADP (Hikvision) instalados. Descargas: directorio.
- Switch/inyector PoE de prueba + patchcords y tester RJ45 (T568B).
- Credenciales de cámara y, si aplica, de AP/bridge PTP.
1) LAN (cableada)
Asignación IP
- Preferir DHCP en instalaciones pequeñas. En redes fijas, asignar IP estática con Gateway/DNS correctos.
- Documentar IP/usuario en el parte de servicio.
Pruebas
- Link en puerto (LED actividad) y negociación a 100/1000 Mbps.
- Ping local a la cámara: objetivo < 30 ms, sin pérdidas.
- Acceso a web de la cámara para validar stream.
2) Wi-Fi (2.4 GHz)
Parámetros
- SSID/clave proporcionados por el cliente.
- Canal fijo sugerido 1/6/11; ancho 20 MHz para estabilidad.
- Potencia del AP adecuada para cubrir el sector, sin saturar.
Pruebas
- RSSI mejor que −65 dBm en el punto de la cámara.
- Ping al AP < 10 ms; a la cámara < 30 ms.
- Prueba de streaming 10–15 min sin cortes.
3) Enlaces PTP (punto-a-punto)
Configuración base

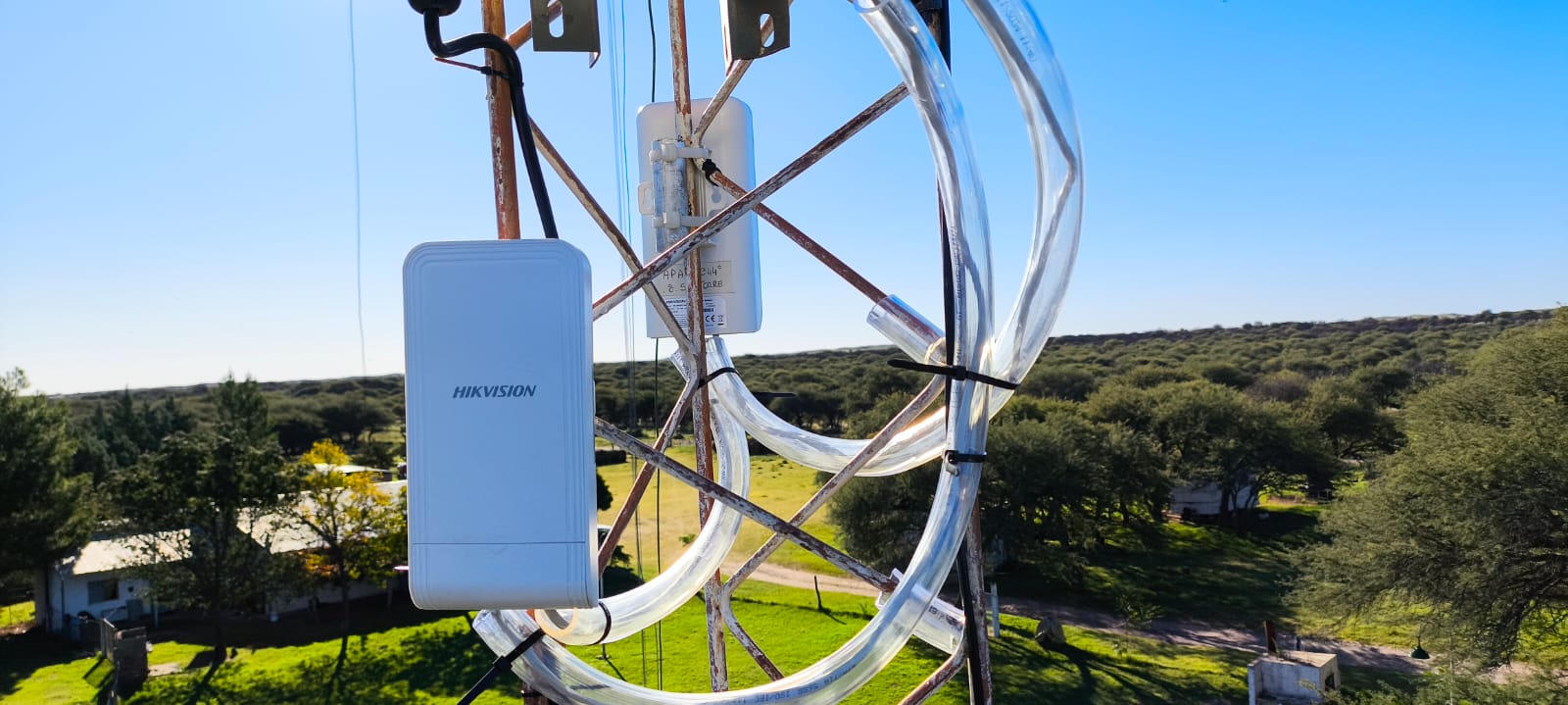

- Alinear AP ↔ CPE con vista directa. Altura y despeje de Fresnel.
- Modo bridge/transparente para transportar VLAN/PoE según diseño.
- Canal limpio y ancho 20/40 MHz según espectro disponible.
Validación
- RSSI/CCQ dentro de valores del fabricante.
- Prueba de throughput local (iPerf/iperf3) ≥ 5–8 Mbps por cámara 1080p @ 12–15 fps.
- Monitoring 15 min con pérdida < 0.5%.
4) Parámetros de video sugeridos
- Resolución: 1080p.
- FPS: 12–15 fps.
- Bitrate: 1–2 Mbps por stream principal (hasta 4 Mbps en LAN robusta).
- Códec: H.265 (preferente) u H.264.
Ajustar según backhaul y requerimientos del cliente.
5) Acciones rápidas ante problemas
- LAN: probar con switch/inyector PoE de prueba; reemplazar patchcord; forzar 100 Mbps si hay flaps.
- Wi-Fi: mover canal a 1/6/11, fijar 20 MHz; reubicar AP; revisar RSSI y reintentos.
- PTP: realinear y bajar ancho de canal; subir potencia dentro de norma; despejar Fresnel.
- Video: bajar bitrate/FPS hasta estabilizar (mantener 1080p @ 12–15 fps si es posible).
- Escalar: cambios de ubicación/elevación o de operador/equipo — avisar a Oficina antes de ejecutar.
6) Evidencias y registro
- Fotos de montaje (AP/CPE/cámara) y despeje.
- Capturas de configuración (IP/SSID/canal/ancho; estado PTP).
- Pruebas: ping/latencia, iPerf, y clip del stream.
Checklist de cierre
- IP asignada y documentada; acceso web a cámara verificado.
- Wi-Fi/PTP con RSSI adecuado; canal y ancho definidos.
- Stream 1080p @ 12–15 fps estable ≥ 15 min.
- Evidencias (fotos/capturas/pruebas) cargadas en el parte.
- Se informó a Oficina cualquier reubicación/cambio mayor.
